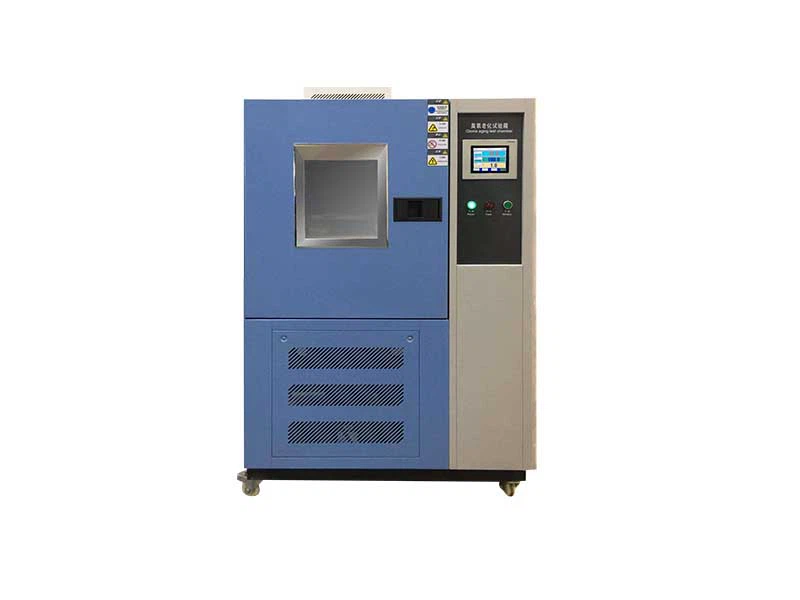

Ruang uji suhu & kelembaban

Dimensi internal

W500*H600*D500mm

Dimensi eksternal

W780*H1720*D1490mm Produk aktual akan berlaku;

Kisaran suhu

-40 derajat ~ 150 derajat

Kisaran Kelembaban

20%~ 98%RH (lihat grafik rentang kontrol suhu dan kelembaban)

Materi internal

Sus304 stainless steel

Bahan eksternal

Cat semprot elektrostatik atau stainless steel Sus304

Sistem pendingin

Prancis Taikang Single Stage Compressor

Pendingin

R404A (DuPont, USA)

Metode pendinginan

Berpendingin udara

Pengontrol

Pengontrol layar sentuh penuh 7- inci inci

Tingkat pemanasan

2. 0 derajat ~ 4. 0 derajat /min non-linear no-load

Laju pendinginan

{{0}}. 7 derajat ~ 1.0 derajat /min non-linear no-load

Lampiran

50mm Lubang Pengkabelan*1 Set, Kasa Lembut*1 Paket, Kartu Garansi Manual*1 Salin, Rak Penyimpanan*2 Piece

Berat (kg)

160

Tegangan (v)

AC220V

Daya Terpasang (KW)

5 (daya operasi 3.5kW)

Arus maksimum (a)

22

1.

Aplikasi

Peralatan yang digunakan untuk menguji kinerja bahan di berbagai lingkungan dan menguji ketahanan panas, ketahanan dingin, ketahanan kering dan ketahanan kelembaban dari berbagai bahan. Ini cocok untuk pengujian kualitas produk seperti elektronik, peralatan listrik, ponsel, komunikasi, instrumen, kendaraan, produk plastik, logam, makanan, bahan kimia, bahan bangunan, perawatan medis, dan kedirgantaraan.

2.

Batas sampel

Peralatan uji ini melarang: pengujian sampel zat yang mudah terbakar, ledakan dan mudah menguap atau penyimpanan sampel zat korosif atau penyimpanan sampel biologis, pengujian atau penyimpanan sampel sumber emisi elektromagnetik yang kuat

3. Kinerja

3.1.Test Kondisi Lingkungan

3.1. Metode pengujian

Suhu sekitar adalah +25 derajat, kelembaban relatif kurang dari atau sama dengan 85%, dan tidak ada sampel di ruang uji

GB/T 5170.2 Peralatan Uji Suhu

GB/T 5170.5 Peralatan uji panas lembab (hanya tipe panas lembab)

3.2. Fluktuasi suhu

± 0. 5 derajat

3.3. Deviasi suhu

± 2. 0 derajat

3.4. Fluktuasi kelembaban

±2.5%R.H

3.5. Penyimpangan kelembaban

±3.0%

3.6. kondisi beban

Ruang uji tidak lebih dari tiga perempat dari total ruang, dan tidak ada sumber panas.

3.7. Pemegang sampel meninju (gambar referensi)

3.8. Bagan Referensi Kontrol Suhu dan Kelembaban

3.9. Memenuhi standar tes

GJB 150.3 Tes Suhu Tinggi GJB 150.4 Uji Suhu Rendah

IEC 68-2-1 test a: cold iec 68-2-2 test b: kering panas

GB 11158 "Kondisi teknis untuk ruang uji suhu tinggi" GB 10586-1 "Kondisi teknis untuk kelembaban dan ruang uji panas"

GB/T 2423.2 "Prosedur Uji Lingkungan Dasar untuk Tes Produk Listrik dan Elektronik B: Metode Uji Suhu Tinggi"

GB/T 2423.3 "Prosedur Uji Lingkungan Dasar untuk Tes Produk Listrik dan Elektronik CA: Metode Uji Panas Damp Constant", dll ...

4. Struktur

4.1. Struktur lapisan isolasi

Bahan Dinding Luar: Cat Semprot Elektrostatik atau 304 Bahan Dinding Dalam Stainless Steel: 304 Stainless Steel

Bahan isolasi kotak: Retardant api dan tahan api kaku poliuretan Busa Bahan Insulasi Bahan: Retardant Api dan Fireproof Kaku PU Polyurethane Foam

4.1. saluran pendingin udara

Outlet udara naik dan turun, motor sirkulasi sentrifugal

4.2. Konfigurasi Standar Kotak Uji

Area jendela yang terlihat adalah sekitar L220XH250mm dengan tiga lapisan vakum;

Lampu pencahayaan di dalam kotak, lubang timah kabel: 1 set φ50mm;

4.3. Pintu

Pintu tunggal, pintu kiri, jendela observasi, pencahayaan, perangkat/pintu bingkai anti-kondensasi perangkat pemanas listrik;

4.4. Panel kontrol

Tampilan Pengontrol, Lampu Indikator Menjalankan, Sakelar Tombol Daya, Antarmuka Unduh Data USB

4.5. Kamar Mekanik

Unit pendingin, baki air, lubang pembuangan, dll.

4.6. Kabinet Kontrol Distribusi Daya

Papan distribusi daya, sistem pendingin

4.7. Pemanas

Kawat pemanas keramik isolasi suhu tinggi (kecepatan pemanasan cepat, inersia kecil, dll.)

4.8. Humidifier

Sistem humidifikasi uap, sirkulasi melalui sistem saluran udara

4.9. Lubang kabel daya dan lubang pembuangan

Terletak di bagian belakang perangkat

5. Sistem Pendinginan

6.1 Kompresor Refrigerasi

Kompresor tertutup sepenuhnya diimpor dari Prancis Taikang

6.2 Evaporator

Evaporator tabung sirip (ganda sebagai dehumidifier)

6.3Condenser

Kondensor tabung bersatu berpendingin udara

6.4 Sistem Ekspansi

Sistem Pendinginan Kontrol Volume (Katup Kapiler atau Ekspansi)

6.6 Metode kontrol chiller

Pengontrol sistem kontrol secara otomatis menyesuaikan kondisi operasi kulkas dan katup pengatur tekanan penguapan sesuai dengan kondisi pengujian.

Sirkuit Pendingin Udara Pengembalian Kompresor.

6.7 Refrigeran

American DuPont R404a

(ramah lingkungan, indeks penipisan ozon adalah 0)

7. Controller Screen

Program Penelitian dan Pengembangan Independen Zhenghang (Kustomisasi Perangkat Keras)

7.1 Fitur Pengontrol Suhu dan Kelembaban

Zhenghang secara mandiri mengembangkan sistem kontrol layar sentuh 7- inci,

Antarmuka operasi Cina dan Inggris, dengan 110 kelompok program dan 5000 segmen memori,

Setiap bagian adalah 999hour59 mnt, yang dapat dibagi dan diatur secara sewenang -wenang dan memiliki beberapa set fungsi kontrol PID.

7.2 Spesifikasi Pengontrol

Akurasi: suhu ± {{0}}. 01 derajat ＋ 1digit, kelembaban ± 0,1%r.h ＋ 1digit

Resolusi: Suhu ± {{0}}. 01 derajat, kelembaban ± 0,1%RH

Kemiringan Suhu: 0. 1 ~ 9.9 dapat diatur.

Dengan fungsi siaga dan alarm batas atas dan bawah.

Sinyal input suhu dan kelembaban basah dan bohlam kering PT100X2.

15 Grup Pengaturan Parameter Kontrol PID, Perhitungan Otomatis PID.

Koreksi otomatis bohlam kering dan basah.

7.3 Pendahuluan Fungsi Tampilan Layar

Nilai suhu dan kelembaban (SV) dan nilai aktual (PV) ditampilkan secara langsung.

Ini dapat menampilkan nomor program saat ini, segmen, waktu yang tersisa dan waktu siklus.

Menjalankan fungsi waktu kumulatif.

Nilai yang ditetapkan dari program suhu dan kelembaban ditampilkan sebagai kurva grafis, dan memiliki fungsi tampilan waktu nyata dari eksekusi kurva program.

Ini memiliki layar pengeditan program yang terpisah, dan setiap halaman dapat memasukkan setidaknya 5 segmen suhu, kelembaban, dan waktu.

Cina dan Inggris dapat diaktifkan sesuka hati. Layar Prompt Kesalahan ditampilkan. Layar dapat disesuaikan untuk lampu latar.

Fungsi perlindungan tampilan layar dapat diatur sebagai waktu, timer atau shutdown manual.

Grup Program yang Tersedia: Hingga 110 Patten.

Kapasitas memori yang dapat digunakan: Total 5000 segmen.

Perintah yang dapat diulang: Setiap perintah dapat mencapai 999 kali.

Produksi program mengadopsi gaya percakapan, dengan fungsi seperti mengedit, membersihkan, dan memasukkan.

Pengaturan Waktu Segmen 0-999 hour59min.

Perangkat modul kontrol urutan yang dapat diprogram.

Dengan memori program power-off, itu akan secara otomatis dimulai dan terus menjalankan program setelah daya dipulihkan.

Kurva grafis dapat ditampilkan secara real time selama eksekusi program.

Ini memiliki fungsi untuk secara otomatis menyesuaikan kapasitas pembekuan.

Dengan fungsi start dan shutdown yang dijadwalkan.

Fungsi tombol dan kunci layar (kunci).

8 perangkat pengaman

8.1 Perlindungan Sistem Pendinginan

● Kompresor overheating

● Compressor overcurrent

● Perlindungan tekanan berlebih tekanan oli kompresor

● Kipas angin kencang terlalu panas

8.2 Perlindungan Kamar

● Pelindung suhu berlebih yang dapat disesuaikan

● Batas saluran pendingin udara di atas suhu

● Motor kipas overheating

8.3 Perlindungan Lainnya

● Perlindungan kebocoran

● Pemanasan dan pelembapan perlindungan pembakaran kering

● Perlindungan kelebihan beban dan pendek

● Perlindungan power-off suhu yang berlebihan

● Perlindungan tangki air

9 Lampiran

9.1 Antarmuka USB (Konfigurasi Standar)

Pengontrol dapat mengunduh kurva historis dan data historis. Data historis disimpan dalam format Excel, dan data yang diperlukan dapat diunduh berdasarkan tanggal. Data historis disimpan dalam bentuk gambar JPG, yang dapat diperbesar atau dikurangi sesuai dengan kebutuhan, dan kemudian diunduh.

9.2 Sistem Kontrol Jarak Jauh dan Kontrol Aplikasi Seluler (Membutuhkan Fungsi Opsional)

10 Transportasi

Kotak uji terintegrasi dan diangkut secara keseluruhan; (Pengiriman diri jarak pendek, logistik jarak jauh)

10.1 Ukuran

10.2 Berat

Dimensi Pengiriman Maksimum (Tanpa Kemasan): Lihat Tabel Seleksi "Dimensi"

Berat transportasi maksimum (tanpa kemasan): lihat tabel seleksi "berat"

11 Kondisi Penggunaan

Pengguna menjamin ketentuan berikut

12.1 Situs Instalasi

Tanahnya rata dan berventilasi baik

Tidak ada getaran yang kuat di sekitar perangkat

Tidak ada medan elektromagnetik yang kuat di sekitar perangkat

Tidak ada zat korosif yang mudah terbakar, meledak, dan debu di sekitar peralatan

Ruang penggunaan dan pemeliharaan yang tepat dicadangkan di sekitar peralatan, seperti yang ditunjukkan pada gambar di bawah ini:

A: Lebih besar dari atau sama dengan 10cm

B: Lebih besar dari atau sama dengan 60cm

C: Lebih besar dari atau sama dengan 60cm

D: Lebih besar dari atau sama dengan 150cm

12.2 Kondisi Lingkungan

Suhu: 5 derajat -30 derajat kelembaban relatif: kurang dari atau sama dengan tekanan udara 85%: 86 kPa -106 kPa

12.3 Air Humidifikasi

Air minum botol atau air suling, bukan air keran yang tidak tertutup;

12.4 Kondisi Catu Daya

catu daya

AC220V Fase Tunggal (harus dihubungkan ke tanah pelindung)

Kisaran fluktuasi tegangan yang diijinkan: ± 10% V

Frekuensi: 50Hz

Resistansi pentanahan kawat ground pelindung kurang dari 4Ω

Pengguna diharuskan untuk mengkonfigurasi sakelar udara atau daya dari kapasitas yang sesuai untuk perangkat di situs instalasi, dan sakelar ini harus digunakan secara independen untuk perangkat ini (bukan untuk digunakan dengan soket)
